Что входит в состав RFID-систем?

2024-08-21 18:52:06

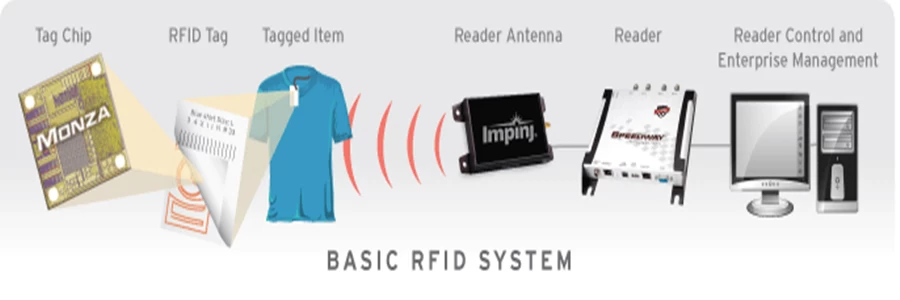

Базовые системы RFID включают в себя: метки, антенны меток и решение RFID.

В базовых системах RFID метки прикрепляются ко всем предметам, которые необходимо отслеживать. Эти метки состоят из крошечного чипа метки, иногда называемого интегральной схемой (ИС), который подключен к антенне, из которой можно встроить множество различных типов меток, включая бирки для одежды, этикетки и бирки безопасности, а также широкий выбор тегов промышленных активов. Чип метки содержит память, в которой хранится электронный код продукта (EPC) и другая переменная информация, поэтому ее можно считывать и отслеживать с помощью RFID-считывателей где угодно.

Считыватель RFID — это подключенное к сети устройство (стационарное или мобильное) с антенной, которая передает на метки питание, а также данные и команды. Считыватель RFID действует как точка доступа к элементам с RFID-метками, поэтому данные меток могут быть доступны бизнес-приложениям.

RFID-метки
RFID-метка состоит из интегральной схемы (называемой ИС или чипом), прикрепленной к антенне, которая была напечатана, вытравлена, отштампована или напылена на крепление, которое часто представляет собой бумажную подложку или полиэтилентерефталат (ПЭТ). Комбинация чипа и антенны, называемая вкладкой, затем преобразуется или помещается между напечатанной этикеткой и ее клейкой подложкой или вставляется в более прочную структуру.

Тег-чип
Чип или интегральная схема (ИС) метки обеспечивает производительность, память и расширенные функции метки. Чип предварительно запрограммирован идентификатором тега (TID), уникальным серийным номером, присвоенным производителем чипа, и включает в себя банк памяти для хранения уникального идентификатора отслеживания товаров (называемого электронным кодом продукта или EPC).

Электронный код продукта (EPC)
Электронный код продукта (EPC), хранящийся в памяти чипа метки, записывается на метку RFID-принтером и принимает форму 96-битной строки данных. Первые восемь битов представляют собой заголовок, который идентифицирует версию протокола. Следующие 28 бит идентифицируют организацию, которая управляет данными этого тега; номер организации присваивается глобальным консорциумом EPC. Следующие 24 бита — это класс объекта, определяющий тип продукта; последние 36 бит — это уникальный серийный номер конкретного тега. Эти последние два поля задаются организацией, выдавшей тег. Общий код электронного продукта может использоваться в качестве ключа к глобальной базе данных для однозначной идентификации этого конкретного продукта.

Теговые антенны
Меточные антенны собирают энергию и направляют ее на чип, чтобы включить его. Как правило, чем больше площадь антенны метки, тем больше энергии она сможет собрать и направить на чип метки и тем больший диапазон считывания будет иметь метка.

RFID-считыватели
Считыватель RFID, также известный как запросчик, представляет собой устройство, обеспечивающее связь между данными метки и программным обеспечением корпоративной системы, которому нужна информация. Считыватель взаимодействует с тегами, находящимися в зоне его действия, выполняя любое количество задач, включая простую непрерывную инвентаризацию, фильтрацию (поиск тегов, соответствующих определенным критериям), запись (или кодирование) в выбранные теги и т. д.

Антенны считывателя
Считыватели RFID и антенны считывателей работают вместе для считывания меток. Антенны считывателя преобразуют электрический ток в электромагнитные волны, которые затем излучаются в пространство, где они могут быть приняты антенной-меткой и преобразованы обратно в электрический ток. Как и в случае с антеннами-метками, существует большое разнообразие антенн для считывателей, и выбор оптимальной антенны зависит от конкретного применения решения и окружающей среды.

Программное обеспечение для управления считывателем и прикладное программное обеспечение
Программное обеспечение для управления считывателями и прикладное программное обеспечение, также известное как промежуточное программное обеспечение, помогает соединить считыватели RFID с поддерживаемыми ими приложениями. Промежуточное программное обеспечение отправляет команды управления считывателю и получает данные тега от считывателя.

Создание RFID-решения
Развертывание систем RFID требует участия нескольких участников и множества различных компонентов. Как правило, для установки системы требуется базовое оборудование, включая чипы меток, антенны меток, считыватели и антенны считывателей, а также программное обеспечение для управления считывателями и прикладное программное обеспечение, а также поставщики решений, чтобы собрать все это воедино. Когда все эти компоненты объединяются, становится возможным бесконечное количество творческих применений. Приложения RFID-систем могут помочь улучшить качество бизнес-операций, товарных запасов и качества обслуживания клиентов в различных отраслях.
